Páka tápegység hőkapcsolós WELLER pákához

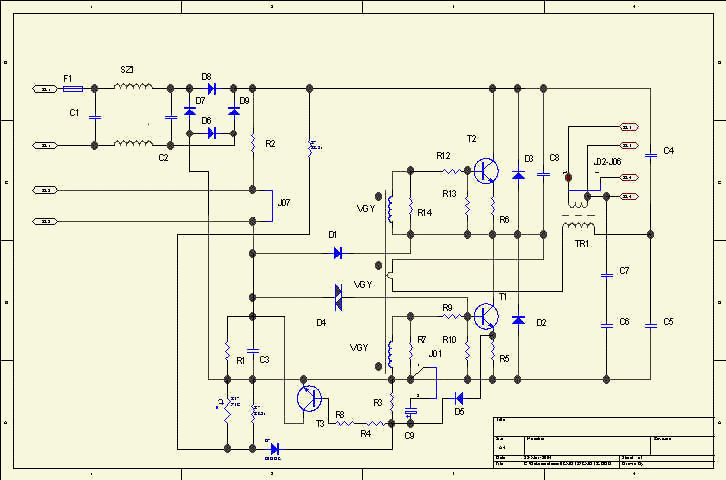

Kapcsolási
rajz
Az
áramkör allkalmazható 12V -os halogén izzók táplálására.
Akimeneti trafó menetszámának átalakításával ( x2 ) használható
hőkapcsolós WELLER páka táplálására is.A kapcsolás 20 - 25 KHz -en
működik
A panel kialakítása , a trafó szerkezete garantálja a biztonságos
működést.
A készreszerelt tápegység megrendelhető. Méretei : 150mm x 50mm x 18 mm.
Az áramkör mérétei doboz nélkül értendő.

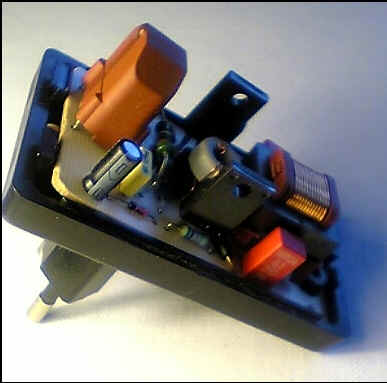

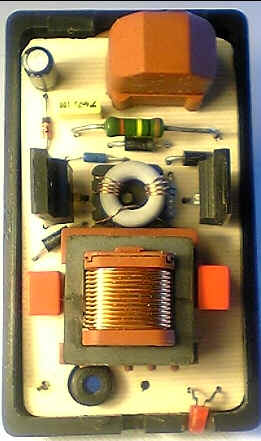

A
képen látható megépített áramkör 50W-os WELLER-hez készűlt.
Ez a lehető legkissebb méret. Itt is megtalálható a biztonsági cséve.
Ebben az esetben EF 20-as , átütési szilárdsága 5KV.

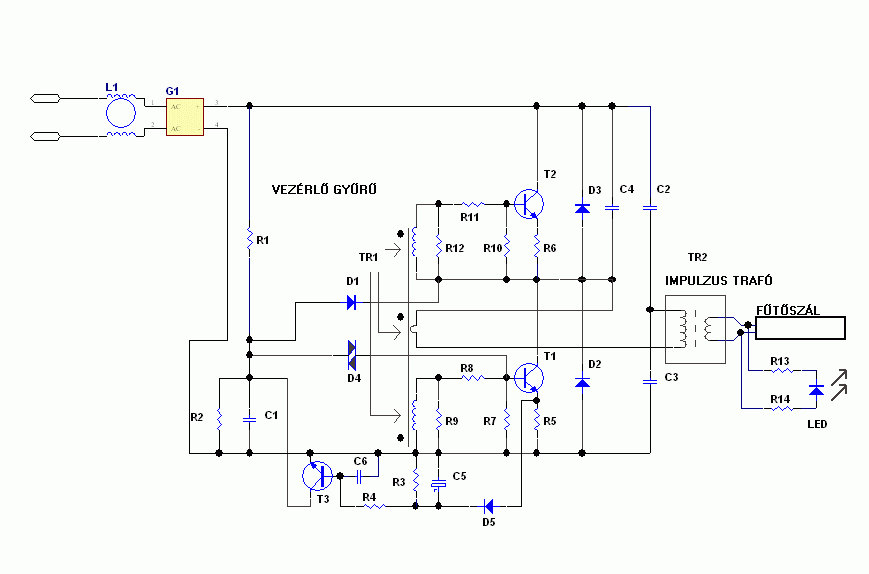

A fenti rajz a WELLER páka tápja
Az L1 egy zavarszűrő tekercs. Feladata
az áramkör által termelt zajok
szűrése a hálózat felé.
Méretezésénél szempont az áramkör
felvett árama és a működési tartomány
.
TR1 vezérlő trafó. Ferritgyűrűn ( 10mm
x 6mm x 4mm ) három
tekercs található.
1 menet és 2 x 4 menet. Fontos a
tekercselési irány rossz menetirányok
esetén az áramkör nem
fog működni. A rajzon be vannak
jelölve a kezdőpontok ( T1-T2
közöspontja , testpont , T2 bázisa ).
TR2 impulzustrafó a kimeneten
helyezkedik el . Ez egy álltalános EF
20/6 -tos teljesítmény ferrit.
Fontos , hogy a két tekersc közti
átütési szilárdság 5KV legyen.
Beszerezhetők olyan csévék amik
már tudják ezt a kritériumot a
szerkezetükből adódóan . A ferrit egy
álltalános tejesítmény mag .Anyaga
azonos a gyűrűmaggal. Működési
tartománya 10KHz - 80KHz közötti
tartományban legyen. Maga az
áramkör 18 - 22 KHz tartományban
működik. TR2 min 15 mH
legyen . Ez függ magától a magtól ami
légrésnélküli ferrit. Én esetemben a
primer menetszám 115 menet . A
stekunder menetszám 28 menet.
A kívánt kimeneti feszültséget a
primer és szekunder arányával
állíthatjuk be.
Az áramkör csak terhelésre indul be.
Ha a páka hőkapcsolója kikapcsol a
fogyasztás csaknem 0 W.
Az eredeti Halogéntrafós változat
kicsit nagynak bizonyult. A végső
méretet kisérletek útján sikerült beállítani.

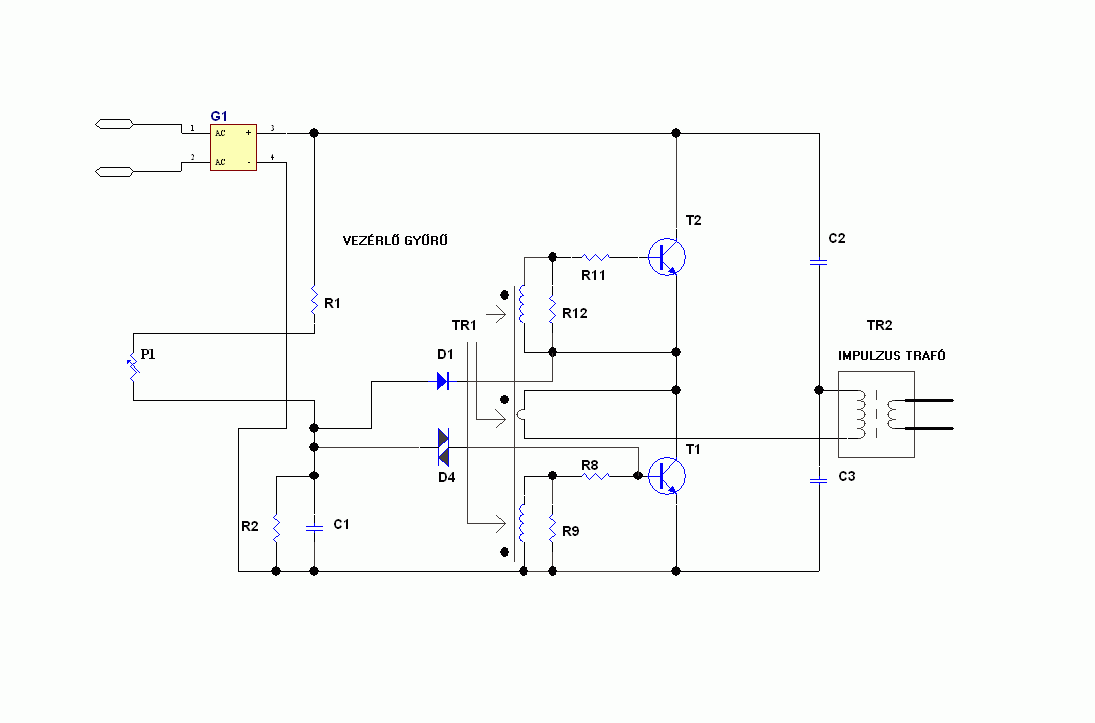

A
minimális kiépítés nem tartalmazza csak a szükséges elemket. Nincs
zárlatvédelem és nincs tranzisztorvédő dióda.
A P1-es poti helyén lehet sima
átkötés. Ekkor az áramkör maximáis
teljesítménnyel működik. Ha poti benne van az
áramkörben , ami 2,5 Mohm , a
teljesítmény szabályozható. A dióda
híd után a lüktető 100 Hz-es feszültség kitöltési
tényezőjét állítja . Akár 0 - 100 %
ig. Ezzel pl a halogénlámpa
fényerejét állíthatjuk. A fenti rajz megépítése után a kimeneti
trafó szekunder menetszáma határozza
meg a kimeneti feszültséget. A
rajzból kihagyott alkatrészek minimális értékűek ,
ezért javaslom ne hagyjuk ki az
áramkörből. Növelik a működés
biztonságát és tartósságát.
